一、產品介紹

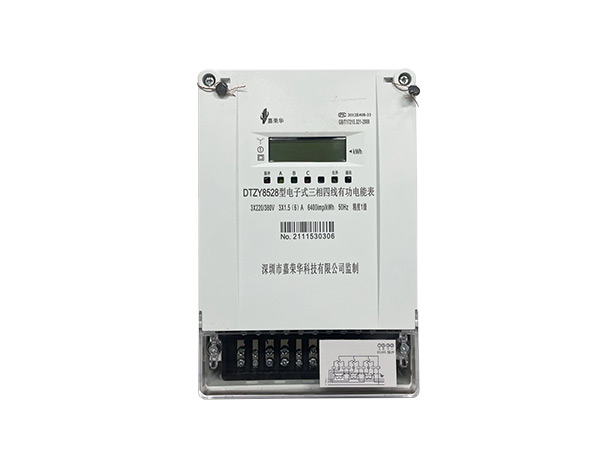

三相電(dian)子式電(dian)能表是采用先進的(de)低功耗集成電(dian)路技術和(he)SMT工藝設計制造的(de)新型電(dian)能表，用以測量(liang)50/60Hz交流(liu)電(dian)路中的(de)三相有(you)功電(dian)能。

其性能(neng)指標符合GB/T 17215-2002 《1級(ji)和2級(ji)靜止式(shi)交流有功電能(neng)表》、DL/T  645-1997《多功能(neng)電能(neng)表通信規約》等國(guo)家標準(zhun)的要(yao)求。

該表設有紅外和RS485通訊接口，具有防竊電(dian)(dian)、安裝位置任意等優點(dian)，是電(dian)(dian)能表升級(ji)換(huan)代的理(li)想(xiang)產品(pin)。

二、主要功能特點

全電(dian)子式三相交流有(you)功電(dian)能(neng)雙(shuang)向(xiang)計(ji)量(liang)功能(neng)，反向(xiang)電(dian)量(liang)計(ji)入總電(dian)量(liang)。

具有防潛動邏輯電(dian)路，防竊電(dian)功能。 帶紅外(wai)通訊和(he)RS485通訊接口。

停電(dian)LCD顯示電(dian)量(liang)(liang)(liang)(liang)，方便人(ren)工抄讀電(dian)量(liang)(liang)(liang)(liang)(特殊(shu)定制) 量(liang)(liang)(liang)(liang)程寬(kuan)，功耗低，體(ti)積小(xiao)，重量(liang)(liang)(liang)(liang)輕(qing)，外形美(mei)觀，高可靠性。

三、工作原理

三相表主要由電(dian)壓電(dian)流(liu)采樣(yang)電(dian)路、專(zhuan)用電(dian)能計量(liang)芯片,CPU及LCD顯示等部(bu)分(fen)組成。電(dian)能表將(jiang)采樣(yang)的電(dian)壓、電(dian)流(liu)信號輸入到專(zhuan)用電(dian)能計量(liang)芯片，輸出電(dian)能脈沖信號，并由LCD顯示電(dian)能，并通過紅外(wai)或(huo)RS485接(jie)口實現遠距離抄錄表內(nei)電(dian)能等數據。

四、電能表的安裝和接(jie)線

電能表(biao)應(ying)安裝在(zai)室內干燥、耐火、堅(jian)固的(de)墻上，安裝高度盡量為1.8米左右(you)。

1. 電能表(biao)的(de)(de)(de)安(an)(an)裝尺寸如(ru)圖1所示。電表(biao)上部(bu)有(you)用(yong)M4的(de)(de)(de)螺釘(ding)固定的(de)(de)(de)掛片，電表(biao)的(de)(de)(de)下部(bu)有(you)2個安(an)(an)裝孔(kong)，用(yong)M5×35的(de)(de)(de)自攻螺釘(ding)。

2. 電(dian)能表的接線應按照本表所(suo)提供(gong)的接線圖(tu)進(jin)行接線，盡量用銅線或銅線接頭引入。

五、使用及校驗

電(dian)能表(biao)出廠均校驗(yan)(yan)合(he)(he)格,并加鉛封。校驗(yan)(yan)時(shi)，通電(dian)后，電(dian)能表(biao)按標定(ding)的(de)脈(mo)沖(chong)常數發出電(dian)能脈(mo)沖(chong)，為確(que)保測量精(jing)度，對于(yu)不同的(de)測試點(電(dian)流在0.05Ib～4Ib/6Ib范(fan)圍內)在1～16個(ge)測試采集的(de)脈(mo)沖(chong)數應隨著電(dian)流的(de)增加而(er)增加，盡量在合(he)(he)理范(fan)圍內選取(qu)。

六.RS485通訊抄(chao)表應用(通訊協議)

本電(dian)能表(biao)能通過其RS485接口實(shi)(shi)現(xian)遠距離(li)抄錄表(biao)內(nei)電(dian)能等數據(ju)(ju)。并能通過其紅(hong)外通訊(xun)接口用掌(zhang)上電(dian)腦實(shi)(shi)現(xian)近距離(li)抄錄表(biao)內(nei)電(dian)能數據(ju)(ju)。編碼格式、校(xiao)驗和數據(ju)(ju)傳輸方(fang)式符合DL/T645標(biao)準要求(qiu)。每只表(biao)的表(biao)地址與表(biao)號一致,不(bu)足12位前面補0，通訊(xun)波特率為1200bps。采用奇(qi)偶校(xiao)驗方(fang)式。

七、運輸與貯存

(1) 電能表(biao)在運(yun)輸(shu)和(he)拆封時不應受到(dao)劇(ju)烈(lie)的沖擊，并根據GB/15464-1995《儀器儀表(biao)包裝通用技(ji)術條件》規定運(yun)輸(shu)、貯存。

(2)貯存電能表應有包裝(zhuang)的條件(jian)下，保存的環境(jing)溫度為-25℃—+70℃，相對濕度不(bu)超過85%，并在(zai)空(kong)氣內(nei)不(bu)應含(han)有足以引起腐蝕(shi)的氣體。

(3)電(dian)能(neng)表應放(fang)在倉庫內保(bao)存，在原包(bao)裝(zhuang)的(de)條(tiao)件下(xia)，放(fang)置(zhi)在臺(tai)架上，疊放(fang)的(de)高度不超過五(wu)層，拆箱后單只(zhi)包(bao)裝(zhuang)的(de)電(dian)能(neng)表疊放(fang)高度不超過五(wu)只(zhi)，內包(bao)裝(zhuang)拆封的(de)電(dian)能(neng)表不宜(yi)保(bao)存。

八、保修期限

電(dian)能表(biao)自出(chu)廠日期起18個月內，如(ru)用戶遵守本(ben)說明書規定(ding)要求，并(bing)在制(zhi)造廠鉛封(feng)完整的(de)情況下，發(fa)現電(dian)表(biao)不符合技術要求時，制(zhi)造廠給(gei)于免費修理或更(geng)換。
