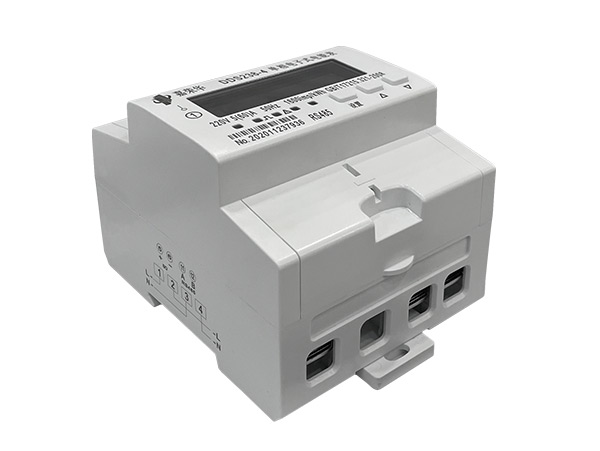

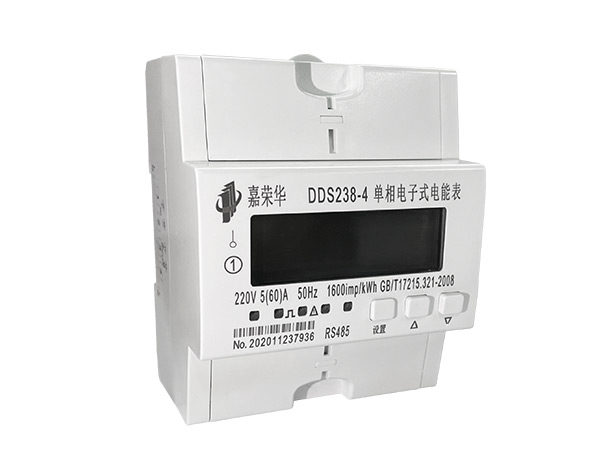

1.產品介紹

單相(xiang)智(zhi)能(neng)電能(neng)表采(cai)用專用大(da)規模集(ji)成電路(lu)，具有防竊電、高準確度、高過載、功(gong)(gong)耗小(xiao)、重量輕(qing)等特點。可供計量參比頻率為50Hz 或60Hz的單相(xiang)交流有功(gong)(gong)電能(neng)， RS485通訊。

電(dian)能表供固定安裝在(zai)室內使用(yong)，使用(yong)環境溫(wen)度為-25℃~+70℃，相(xiang)對溫(wen)度不超過80%。

本表可以直接準確測量總有功電量，實時電流、電壓、有功功率、功率因數、頻率，同時它具有RS485通訊功能，可實現遠程抄表和遠程控制，通訊規約支持DL/T645-2007<多功能表通信規約>;

全部性能指標符合DL/T614<多功能電能表>的要求(qiu)或MODBUS-RTU通訊規(gui)約

2.主要技術參數

2.1規格

另(ling)外，可根據(ju)用戶(hu)需(xu)要(yao)制成各種(zhong)規格的電能(neng)表。

2.2主要技術性能

2.2.1基本誤差

Ib為參比電(dian)流、Imax為大電(dian)流

2.2.2起動

電流(liu)表在參比(bi)電壓，參比(bi)頻(pin)率及功率因數為(wei)1的條件下，當負(fu)載電流(liu)為(wei)0.4%(1級)

或0.5%(2級(ji))基本(ben)電流(liu)時工(gong)作指示燈能連續閃爍。

2.2.3潛動

電能(neng)表具有防潛邏輯電路，當電流線路無電流、施加115%參比電壓時，在啟動

電流下產生(sheng)一個脈沖(chong)的十倍(bei)時(shi)間(jian)內測時(shi)輸出(chu)不會產生(sheng)多于一個的脈沖(chong)。

2.2.4 工作原理

2.2.4 電(dian)氣參數

3.特點

3.1具(ju)有(you)RS485數據(ju)遠(yuan)傳，支持DL/T645-2007或(huo)MODBUS-RTU協議。

3.2具有脈(mo)沖信(xin)號(hao)輸出端子，用戶可(ke)根(gen)據(ju)需要接(jie)出。

3.3 具備觸(chu)控按(an)鈕輪顯功(gong)能，長按(an)按(an)鈕5秒隨時可以去除(chu)間隔電量功(gong)能

3.4 遠(yuan)程拉合閘功能

4.安裝與使用

4.1電(dian)能表(biao)(biao)應(ying)(ying)安裝(zhuang)在(zai)室內，安裝(zhuang)電(dian)能表(biao)(biao)的底板應(ying)(ying)固定安裝(zhuang)在(zai)堅固耐火(huo)的墻上，建議安裝(zhuang)高度(du)

為1.8米左右。

4.2電能表應(ying)按照接(jie)線(xian)盒該上(shang)的接(jie)線(xian)圖進行接(jie)線(xian)，盡量用銅線(xian)或銅接(jie)頭引入。

4.3在雷(lei)雨較(jiao)多(duo)的(de)地方使用電能表應采取措施。

4.4電(dian)能(neng)表(biao)窗口示(shi)意圖(tu)
