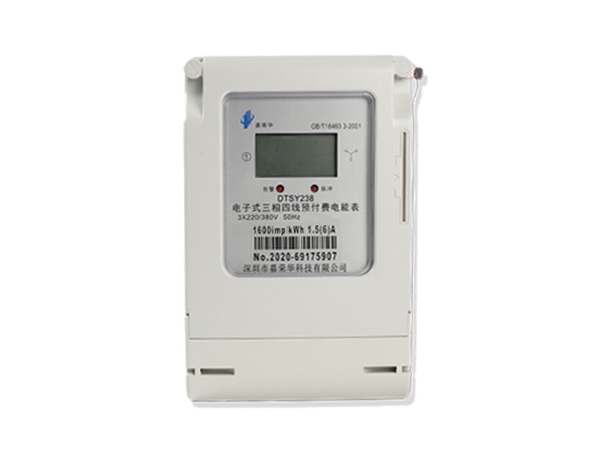

一、產品介紹

電(dian)子(zi)式預付(fu)費電(dian)能表(biao)(以下簡(jian)稱電(dian)表(biao))采(cai)用微電(dian)子(zi)技術計量，符合GB/T17215-1998和GB/T18460-2001標準，采(cai)用全屏(ping)蔽、全密封結構，單片機處理系統(tong)進行數(shu)據的(de)采(cai)集(ji)、處理和保(bao)存，具有抗電(dian)磁(ci)干擾(rao)、低(di)自耗、高精(jing)度、防(fang)竊電(dian)、高過載(zai)、長(chang)壽命(ming)等特點。

二、特點：

1、采用(yong)計算機管理，先購電(dian)后用(yong)電(dian);

2、在(zai)額(e)定電流范(fan)圍(wei)內(nei)能(neng)限制使用功(gong)率(由供電部門限定);

3、一(yi)(yi)卡一(yi)(yi)表，專(zhuan)卡專(zhuan)用，失(shi)卡不失(shi)電(dian)， 補卡再用;

4、電卡能雙向傳遞數據，自動(dong)斷電提醒(xing)用戶購電;

5、電(dian)(dian)(dian)量為零時，自動拉(la)閘斷(duan)電(dian)(dian)(dian);并具有一定的防(fang)竊電(dian)(dian)(dian)軟件設(she)計等。

三、技術指標：

額定頻率：50Hz 相對濕度：< 90%

工作電壓:0.8~1.2額定電壓 極(ji)限工作電壓：0.7~1.3額定電壓

正常(chang)工作(zuo)溫(wen)度：-25℃~+55℃ 極限工作(zuo)溫(wen)度：-35℃~+65℃

外形尺寸：190mm*108mm*60mm 重量：約0.80kg

功耗：電壓回路≤1.5W和(he)4VA 執行(xing)標準：GB/T18460.3-2001、GB/T17215-2008

四(si)、用途、特點和(he)適應范圍

電(dian)子式預付(fu)費(fei)電(dian)能表(下稱電(dian)表)采(cai)用微電(dian)子技術計量(liang)電(dian)能，符合GB/T17215-2008和GB/T18460-2001標準的(de)(de)(de)電(dian)表，采(cai)用全屏蔽、全密封(feng)結(jie)構，用先進(jin)的(de)(de)(de)單片機處理(li)系統進(jin)行數據的(de)(de)(de)采(cai)集、處理(li)和保存，具有良好的(de)(de)(de)抗電(dian)磁干擾、低自耗節電(dian)、高精度不需校表、防竊(qie)電(dian)、高過(guo)載(zai)、長(chang)壽(shou)命的(de)(de)(de)特點。

主要特(te)點：應用計算機管理，先購電(dian)(dian)(dian)后(hou)用電(dian)(dian)(dian);在額定(ding)電(dian)(dian)(dian)流(liu)范圍內能限制使用功率(由供(gong)電(dian)(dian)(dian)部門限定(ding));一卡(ka)一表，專(zhuan)卡(ka)專(zhuan)用，失卡(ka)不失電(dian)(dian)(dian)， 補卡(ka)再用;電(dian)(dian)(dian)卡(ka)能雙向傳(chuan)遞數據，能自(zi)動斷(duan)電(dian)(dian)(dian)告警用戶購電(dian)(dian)(dian);電(dian)(dian)(dian)量為(wei)零時，自(zi)動拉閘(zha)斷(duan)電(dian)(dian)(dian);并具有一定(ding)的防竊電(dian)(dian)(dian)軟件設計等。

電(dian)子式電(dian)能表適用(yong)于(yu)頻率為(wei)50HZ或(huo)(huo)60HZ有功(gong)電(dian)能計量(liang)，安裝于(yu)室內或(huo)(huo)室外表箱內使用(yong)。適用(yong)于(yu)環境溫度為(wei)-10～+50℃，相(xiang)對濕度不超過85%，且周圍(wei)空氣不應有腐蝕性(xing)氣體(ti)，避免(mian)塵砂、鹽霧、凝露等影響。

五、主要結構(gou)及(ji)工作原理

1、 主要結構

采用(yong)了阻燃ABS外殼，堅固、密封、屏蔽性好。

2、 工作原理圖

電(dian)(dian)能表由分(fen)壓器取(qu)得電(dian)(dian)壓采樣信號，分(fen)流(liu)器采取(qu)電(dian)(dian)流(liu)采樣信號，經乘(cheng)(cheng)法(fa)器得到電(dian)(dian)壓電(dian)(dian)流(liu)乘(cheng)(cheng)積信號，再經頻率變換產生一(yi)個頻率與電(dian)(dian)壓電(dian)(dian)流(liu)乘(cheng)(cheng)積成正比的計(ji)數脈沖。

電能表工(gong)作原理圖如下(xia)：

3、 數據處理

電(dian)(dian)能計(ji)量(liang)脈(mo)沖經光(guang)電(dian)(dian)耦(ou)合器送CPU處理(li)，運算后存儲(chu)于(yu)非易失EEPROM中。由計(ji)算機管理(li)信息系統(tong)，通過IC卡讀寫(xie)器，寫(xie)入(ru)一定電(dian)(dian)量(liang)和監控(kong)要求的IC卡輸入(ru)表內(nei)微處理(li)器系統(tong)，經CPU運算后，提供顯(xian)示，報警、切斷(duan)狀態(tai)信號(hao)。

六、 安裝與使用

1、 電表在(zai)出廠時經檢(jian)驗(yan)合格，并(bing)加封鉛(qian)印(yin)，可(ke)安裝(zhuang)使用，無鉛(qian)封或(huo)貯存過久，應(ying)請有(you)關部門重新校驗(yan)加封，方可(ke)安裝(zhuang)使用。

2、 電(dian)表應安裝在(zai)干燥通風(feng)的地方(fang)，安裝電(dian)表的底板應固定在(zai)堅固耐火(huo)，不易振動(dong)的墻(qiang)上，電(dian)表高度(du)約1.8m左右。

3、 接(jie)線路圖接(jie)線，擰緊(jin)接(jie)線螺(luo)釘，并(bing)緊(jin)固端鈕盒內連(lian)接(jie)板。

4、 經互(hu)感器接(jie)入式(shi)電(dian)表其示數須乘(cheng)以變比后，才(cai)是(shi)實(shi)際(ji)電(dian)能(neng)數。

5、 一表一卡：用戶持有的(de)IC卡不能互(hu)換，遺失時應到供電部門(售電處)補購一張。

6、 購電準備：購電前，用(yong)戶(hu)須將IC卡插入卡座一(yi)次，便于(yu)將表內數據送回計算機數據庫。

7、 購電(dian)方(fang)式：售電(dian)時，將IC卡插入IC卡讀寫器，同時操作計算機，將用戶編號、預(yu)購電(dian)量(liang)、報警電(dian)量(liang)、限容方(fang)式及限容功率等加(jia)密寫入IC卡。

8、 電(dian)卡使用：將購(gou)(gou)(gou)電(dian)卡插入卡座內，如(ru)是有效購(gou)(gou)(gou)電(dian)卡，則(ze)電(dian)表自(zi)動將數(shu)據(ju)讀入表內，LCD表顯示屏(ping)依(yi)次顯示：購(gou)(gou)(gou)電(dian)量、總購(gou)(gou)(gou)電(dian)量、電(dian)表次數(shu)、報(bao)警電(dian)量、賒(she)欠限量、限容功(gong)率。拔卡請妥善保存。

9、 運行顯(xian)示：電表運行過程中，輪流顯(xian)示表內剩余電量、總(zong)用電量.

10.、超(chao)(chao)容(rong)報警：電(dian)(dian)表運行(xing)過程中(zhong)，如(ru)果“報警指示(shi)(shi)燈”快(kuai)速閃爍顯示(shi)(shi)，則(ze)警告用戶已超(chao)(chao)容(rong)用電(dian)(dian)。如(ru)該電(dian)(dian)表被(bei)設置(zhi)為(wei)超(chao)(chao)容(rong)斷電(dian)(dian)限容(rong)方式，則(ze)超(chao)(chao)容(rong)用電(dian)(dian)180秒(miao)后，將拉閘3分鐘，并(bing)倒計(ji)時顯示(shi)(shi)(180秒(miao))恢復供電(dian)(dian)時間;如(ru)用戶插卡響應可立(li)即恢復供電(dian)(dian)。

11.囤積(ji)限(xian)量(liang)(liang)：如果購(gou)(gou)電量(liang)(liang)+剩余(yu)電量(liang)(liang)﹥囤積(ji)限(xian)量(liang)(liang)(10000kwh)，則購(gou)(gou)電量(liang)(liang)不讀入，顯(xian)示器(qi)顯(xian)示“剩余(yu)電量(liang)(liang)”提示，卡內電量(liang)(liang)仍有(you)效。

12.預警(jing)提(ti)(ti)醒：當表(biao)內(nei)剩余電(dian)量(liang)小于“報警(jing)電(dian)量(liang)”的2倍時(shi)，“報警(jing)指示燈(deng)”將閃爍(shuo)(間隔(ge)為(wei)1秒)顯(xian)示提(ti)(ti)醒用戶購電(dian)，此時(shi)如擁護插卡響(xiang)應(ying)，“報警(jing)指示燈(deng)”閃爍(shuo)間隔(ge)變為(wei)2秒，可以避(bi)免斷電(dian)警(jing)告。

13.斷電(dian)警(jing)告：如在預警(jing)提醒時(shi)用戶(hu)(hu)未(wei)插卡(ka)(ka)響(xiang)應，則當剩余電(dian)量為(wei)用戶(hu)(hu)約定的報警(jing)電(dian)量(或本次(ci)(ci)購電(dian)量10%)時(shi)，電(dian)表拉閘斷電(dian)報警(jing)，顯示“拉閘”提示符(fu)，此時(shi)在IC卡(ka)(ka)的卡(ka)(ka)座上插一次(ci)(ci)即恢(hui)復供(gong)電(dian)。如果(guo)拉閘后找(zhao)不到(dao)本表IC卡(ka)(ka)，可借(jie)用鄰居IC卡(ka)(ka)插入(ru)，以恢(hui)復供(gong)電(dian)。

14、供電提(ti)(ti)醒(xing)：當表內剩余電量小(xiao)于“報警(jing)電量”時(shi)，“報警(jing)指示(shi)燈(deng)”將常亮(liang)提(ti)(ti)醒(xing)。

15、故(gu)障申報：剩(sheng)余(yu)電(dian)(dian)量顯(xian)示(shi)為零或負值時(shi)，顯(xian)示(shi)“拉閘”提示(shi)符，如電(dian)(dian)表仍繼續(xu)運行(xing)，用(yong)戶(hu)應立即購(gou)電(dian)(dian)，并主動向(xiang)供電(dian)(dian)部(bu)門反(fan)映情(qing)況(kuang)。

七、保證期限

電(dian)表自出廠(chang)日期起(qi)18個月內，如(ru)用戶遵守本說明書(shu)規定(ding)要(yao)(yao)求(qiu)，并在制(zhi)造(zao)商鉛封完(wan)整的情況(kuang)下，發現電(dian)表不符(fu)合技術要(yao)(yao)求(qiu)時，制(zhi)造(zao)商給(gei)予免費修(xiu)理或(huo)更換(huan)。
